1.采用高散熱鋁外殼，高絕緣不燃性填充料灌封，極易散熱；具有耐振動、耐氣候性、長期穩定性；功率大、體積小、安裝方便、外觀美觀。
2.功率45W-120W3、 應用范圍：變頻器、控制器、伺服及高要求惡工劣控環境，是電力電子的理想配套產品
深圳市世達電子科技有限公司專業生產：剎車電阻器，制動電阻器，繞線電阻，黃金鋁殼電阻器，汽車電阻，大功率梯形鋁殼電阻，負載電阻器，大功率繞線電阻器，無感電阻，水泥電阻，碳膜電阻、金屬氧化膜電阻、精密金屬膜電阻咨詢電話：0755—88822893 公司網址：http://m.hzwbz.cn/
|
1、 采用高散熱鋁外殼，高絕緣不燃性填充料灌封，極易散熱；具有耐振動、耐氣候性、長期穩定性；功率大、體積小、安裝方便、外觀美觀。 |
●特點 Features:
1.金屬鋁殼包封，散熱性能好、適合散熱板安裝，可長期在惡劣環境下使用。
2.體積小、功率負荷大。
3.絕緣性高，采用阻燃無機材料一體化封裝，抗振性好。
4.多種接線方式，便于安裝。
5.廣泛用于變頻器電梯、舞臺音響及高端設備行業。
6.精度范圍：±1%、±2%、±5%、±10%
●性能測試Performance Test：
|
測試項目TestItem |
測試條件Test Condiion |
性能Performance |
|
溫度系數 |
在常溫及常溫+100℃時分別測量電阻值并計算每度的阻值變化率 |
±350PPM/℃ |
|
短時間過負荷 |
將10倍的額定功率的電壓或者最高負荷電壓（取較小者）約5秒鐘 |
△R≤±（2%R±0.05Ω） |
|
耐焊接熱 |
在350±10℃錫爐中浸入2-3秒 |
△R≤±（1%R±0.05Ω） |
|
可焊性 |
在245±10℃錫爐中浸入2-3秒 |
焊錫面積覆蓋率95%以上 |
|
溫度循環 |
在-55℃時放置30分鐘，然后在+25℃時放置10-15分鐘，然后再在+125℃時放置10-15分鐘，然后再在+25℃是放置10-15分鐘，共循環5次 |
△R≤±（1%R±0.05Ω） |
|
耐濕負荷壽命 |
在溫度為40±2℃，相對濕度為90-95%的恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） |
△R≤±（5%R±0.05Ω） |
|
耐溫負荷壽命 |
在70±2℃恒溫恒濕箱中，施加額定電壓或者最高工作電壓（取較小者）共1000小時（通1.5小時，端0.5小時） |
△R≤±（5%R±0.05Ω） |
|
引出端強度 |
拉力Pull：10N |
△R≤±（2%R±0.1Ω） |
|
振動 |
|
△R≤±（2%R±0.1Ω） |
|
難燃性 |
分別5、10、16倍額定功率加交流負荷5分鐘 |
不可有明顯火焰 |
|
●型號規格PartNO.Regulation
|
深圳市世達電子有限公司專業生產：剎車電阻器，制動電阻器，繞線電阻，黃金鋁殼電阻器，汽車電阻，大功率梯形鋁殼電阻，負載電阻器，大功率繞線電阻器，無感電阻，水泥電阻，碳膜電阻、金屬氧化膜電阻、精密金屬膜電阻咨詢電話：0755—88822893 公司網址：http://m.hzwbz.cn/

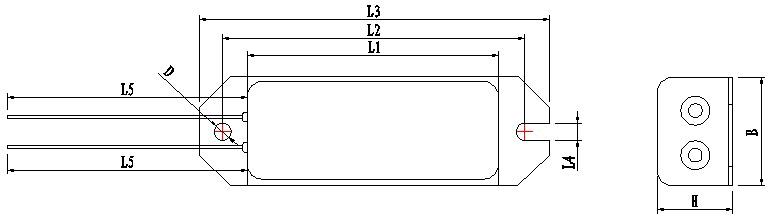

●型號尺寸及耐壓性能 Dimensions and Voltage Perormance：
.jpg)

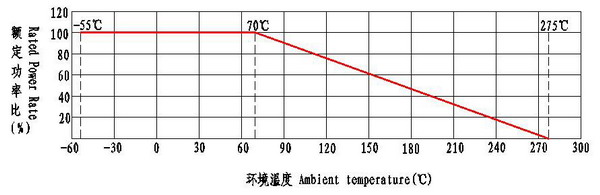

●額定功率遞減圖 Rated Power Derating Curve：
.jpg)
